Радиоканальная система передачи извещений
РСПИ «Дельта» большой дальности и емкости, предназначена для обеспечения передачи информации с охраняемых объектов, их сбора, обработки и документирования на пультах централизованного наблюдения в масштабах предприятий, районов, городов, областей. Обеспечивается: пожарная, охранная, тревожная сигнализация, контроль доступа на охраняемые объекты, автоматический контроль состояния оборудования, контроль состояния и утечки химически опасных веществ, утечки воды, газа, контроль несения службы охранников. Извещения, посылаемые объектовыми передатчиками, поступают на пульты централизованного наблюдения -ПЦН. Каждое принятое извещение декодируется и обрабатывается, после чего оператор может принять необходимые меры по привлечению сил быстрого реагирования. Предусмотрена автоматическая отправка SMS сообщений и рассылка e-mail. Система используется: МЧС, ВДПО, ГОЧС, «Службой 112», ЕДДС,АПК «Безопасный город», МВД, Ведомственной охраной, службами безопасности, охранными предприятиями. При использовании нелицензированных частот, обеспечивается дальность 10 и более км. за счет свойств VHF диапазонаимеющего лучшее распространение чем диапазонов 433 МГц, меньшую загрузку и в 200 раза большую разрешенную мощность - до 2-х Вт.
Основные параметры
1. Большая выходная мощность - до 15Вт при работе в диапазоне 146-174 МГц, обеспечивает не только большую дальность, и надежность связи в т.ч. на сложных по ЭМС объектах. В нелицензированном диапазоне 149,95 - 150,0625 МГц мощность ограничена.
2. Большая емкость системы - 12000 объектов на одной частоте обеспечивается за счет малой длительности посылки - 0.125 секунды в протоколе Informer 12000.
3. Двухчастотность обеспечивает: большую помехоустойчивость - если сигнал будет подавлен на первой, то пройдет по второй частоте, защиту от коллизий - наложения сигналов и интерференций, двойную надежность приема ПЦН и системы в целом, а также большую емкость. Сигнал передается последовательно на двух частотах - обеспечивается автоматическая подстройка как частоты так и мощности.
4. До 30 ретрансляторов в системе позволяют построить системы от небольшого пульта до сети, включающей в себя большое количество ПЦН (пультов централизованного наблюдения)и ретрансляторов в масштабах крупного города или области.
5. Возможность одновременной работы сWiFi, IP и GSM передатчиками используя единый ПЦН с единым ПК и ПО АРМ «Дельта».
6. Возможность дублирования по WiFi, IP и GSM, при этом обеспечивается защита от саботажа - глушение перед взятием объекта «На рывок», индицируется на ПЦН
7. КНС - подсистема контроля несения службы, как система контроля качества работы охранников.
Состав системы
1. ПЦН состоят из: АФУ (антенно-фидерных устройств), базовых станций, ПК (персональных компьютеров) с установленным ПО АРМ (программным обеспечением автоматизированного рабочего места) операторов, оборудования энергонезависимого питания.
2. Базовые станции предназначены для приема, декодирования, обработки извещений с объектов для дальнейшей индикации и архивирования. Извещения с базовой станции поступает на пультовой ПК с установленным на нем ПО АРМ. «Дельта-С» - базовая станция с питанием 220В. «Дельта-Б» - базовая станция с питанием 12В, цифровым измерением уровней принятых сигналов ивыходом RS-232.«Дельта-БА» - автономный ПЦН с ЖК-дисплеем, встроенной базовой станцией «Дельта-Б», питанием 220В и энергонезависимостью до 20 часов. «Дельта- GSM-Б» используется как для отправки SMS сообщений, так и для приема с объектовых GSM передатчиков. Для дублирования по ГТС используется телефонная базовая станция «Дельта-Т».
3. Ретранслятор интеллектуальный цифровой типа «Дельта-Р» предназначен для расширения зоны действия РСПИ, повышения надежности и стабильности работы в условиях сложной электромагнитной или помеховой обстановки и построения разветвленной многопользовательской сети. Питание 12В цифровой измерением уровней принятых сигналов, выход RS-232 позволяет подключать ПК ПЦН.

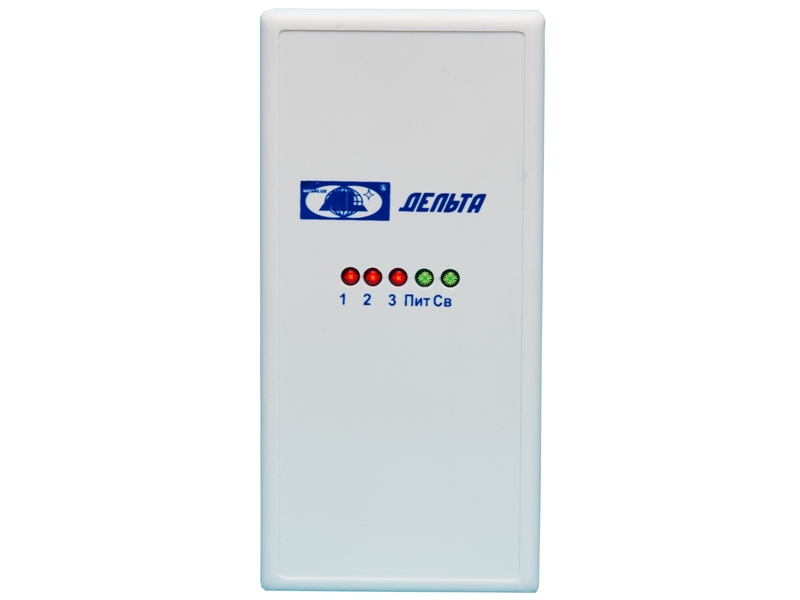

4. Объектовые передатчики Дельта-ПАМ исп 2 предназначены для сбора информации с объектовых приборов или датчиков ОПС непосредственно и передачи на ПЦН.
Объектовый передатчик Дельта-ПАМ исп 2 является современным инновационным решением - новым этапом развития серии передатчиков «Дельта», имеет особенности:
• Контроль состояния шлейфов. Для работы с датчиками (извещателями) ОПС прибор имеет 7 шлейфов сигнализации (далее - ШС) с контролем 3-х состояний в каждом по величине сопротивления.
• Расширение - удвоение зон, резистивной развязкой.
• Частичная постановка на охрану - только зон периметра- окон, дверей, с игнорированием внутренних зон, например в ночное время, или когда дети одни остаются дома.
• Охрана 2-х независимых объектов (разделов). При работе как самостоятельный прибор ОПС передатчик может формировать до 2-х разделов - охранять 2 независимых объекта.
• До 32 объектов одним передатчиком обеспечивается ОПС с использованием приборов «Дельта-ППКОП-3»
• 4 силовых выхода, на световые и звуковые оповещатели по паре на каждый раздел соответственно.
• Полноценная встроенная пожарная сигнализация. Для работы в качестве прибора пожарной сигнализации Передатчик поддерживает работу до 20 двухпроводных токопотребляющих (двухпроводных) пожарных датчиков обеспечивая пожарную безопасность до 20 отдельных помещений, в соответствии с техническим регламентом о требованиях пожарной безопасности.
• Интеграция с приборами: Болид - Орион С2000, Paradox, Юнитест... по цифровому интерфейсу.
• Встроенный контроллер Touch Memory, для постановки/снятия с идентификацией до 16 пользователей или н/з, н/р контактами.

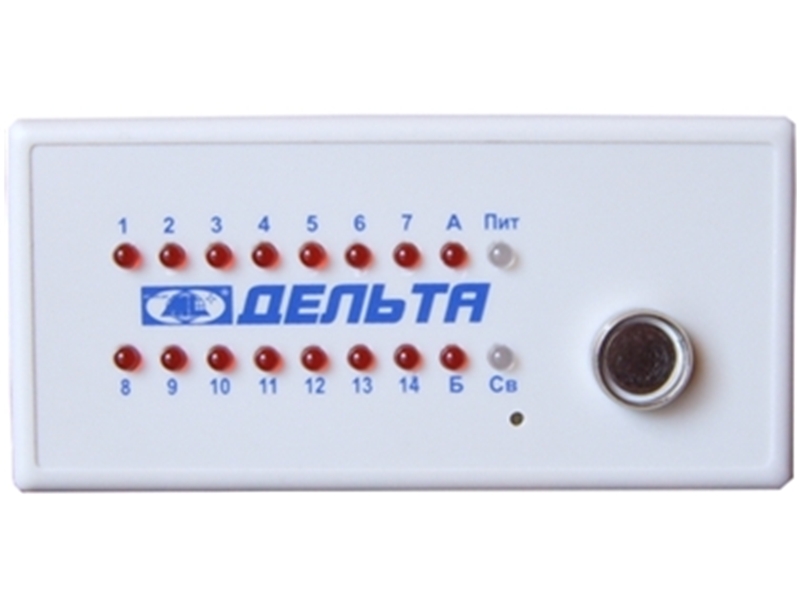

• Блок индикации и управления. Цифровой интерфейс RS-232 на блок индикации и управления - БИУ предназначен для светодиодной индикации состояния шлейфов сигнализации, состояния источников основного, резервного питания, режимов работы и управления передатчика встроенным считывателем TouchMemory, а также звуковой индикации - встроенным зуммером.
• Встроенная система мониторинга питания уровня резервного - 12В питания с передачей извещений при разряде батареи и основного - 220В с передачей извещений потери и восстановления сети.
• КНС - подсистема контроля несения службы, как система контроля качества работы охранников.
• Законченный внешний вид с исполнением в металлическом корпусе покрытым белой высококачественной эмалью.
Программное обеспечение автоматизированного рабочего места операторов предназначено для ведения операторской службы охранного предприятия. Программа устанавливается на базовый ПК, имеет стандартный Windows-интерфейс и обеспечивает отображение полной картины состояния объектов и всей системы в целом, ведение базы данных объектов (картотеки объектов) и статистики принятых сообщений от базового оборудования систем «Дельта»: VHF, GSM, 3G, Internet , ГТС (Contact ID), RS-485, ISM, ZegBee. Обеспечивается мониторинг охраняемых объектов, приборов энергоучета -АСКУЭ, управление системой видеомониторинга и активной защитой «Дельта-3G» и контроля несения службы - КНС. Предусмотрена трансляция по Internet на выносные рабочие места охранных предприятий и автоматическая отправка SMS сообщений.
Для интеграции с любым ПО АРМ используется МСК - модуль системной конвертации
Модуль системной конвертации предназначен для приема извещений РСПИ «Дельта» и «Дельта-GSM», их обработки и конвертации в протокол SurGard, для работы на верхнем уровне, - ПЦН с любым сторонним ПО АРМ: «AlarmFrontMonitoring»,«Центр охраны» (C.Nord), «PCN6» («Ритм»), STEMAX («Мираж»), ПАК СУР «Офицер» и др.
Источниками извещений РСПИ «Дельта» является выход RS-232 с базовых станций: «Дельта-Б», «Дельта-БА» и ретранслятора «Дельта-Р», извещения с объектов в «Дельте - GSM» поступают по TCP/IP. Выход для подключения к ПК с установленным сторонним ПО АРМ - RS-232.
• Оборудование производства «МЕГАЛЮКС®» сертифицировано: Федеральным Государственным Учреждением «Центром Сертификации Аппаратуры Охранной и Пожарной Сигнализации» МВД России:
С-RU.ПБ16.В300274 ОС «СИСТЕМ-ТЕСТ» ФГУ «ЦСА ОПС» МВД РОССИИ• Решение ГКРЧ №6706 от 6.12.2002 об использовании полосы радиочастот
• ТУ 6571-001-34021019-2002 согласованное ФГУП «Главный Радиочастотный Центр»
• Патенты: №157351 от 6 ноября 2015 г., №63576 от 27 мая 2007 г.
• Торговые марки: МЕГАЛЮКС®, Уверенность в безопасности ®.
 |
Базовая станция. Питание 220В+ПО АРМ «Дельта-2.20а».Питание12/220В. |
Цена |
25 700.00
 |
 |
Базовая станция. Цифровое измерение уровней принятых сигналов, выход RS-232+ПО АРМ «Дельта-2.20а». Питание 12В. |
Цена |
28 800.00
|
 |
Базовая станция/ретранслятор Цифровое измерение уровней принятых сигналов, выход RS-232 +ПО АРМ «Дельта-2.20а». Питание 12В. |
Цена |
39 700.00
|
 |

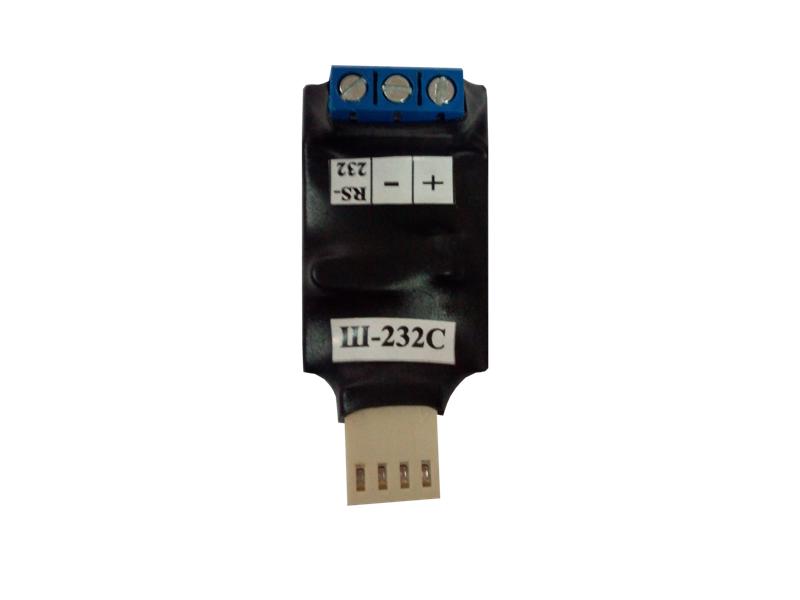

Модуль согласования с панелями Paradox "Spectra", "Magellan" (программирование С) и "Digplex" (программирование Д) |
Цена |
532.00
|
 |

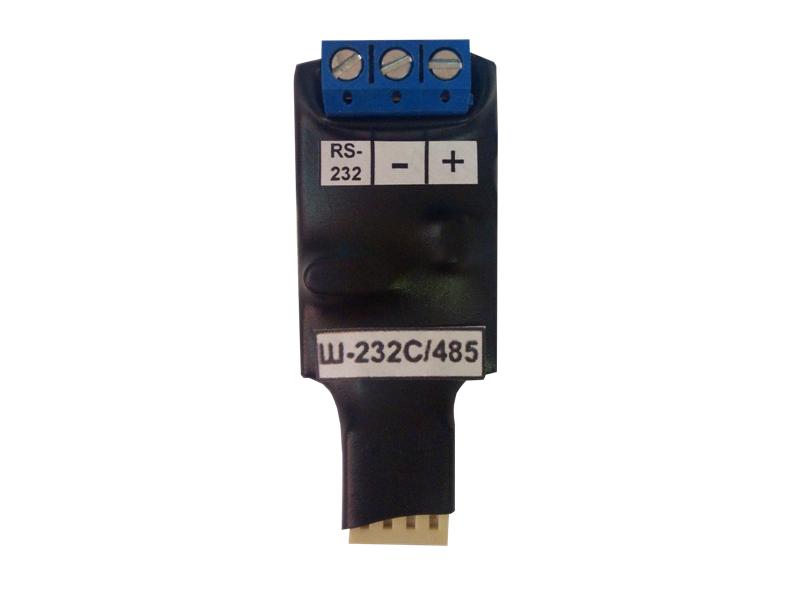

Модуль согласования с панелями Юнитест |
Цена |
532.00
|
 |

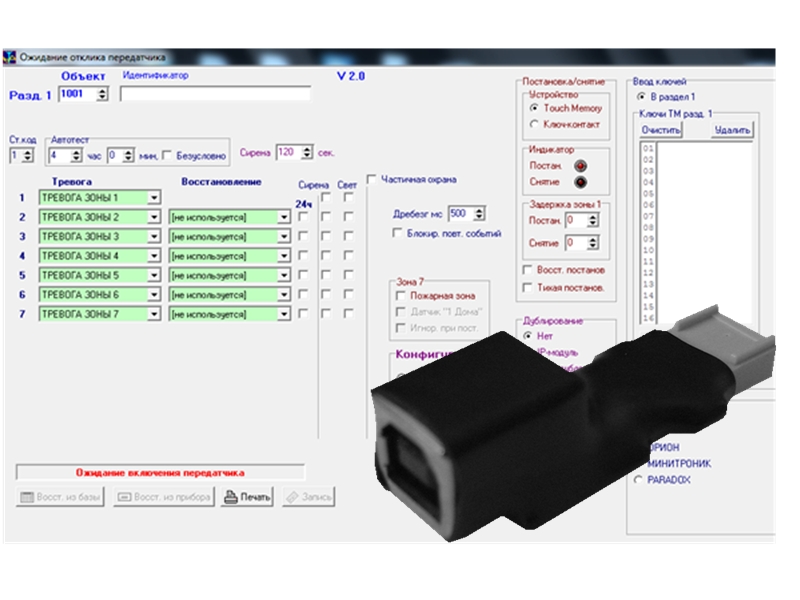

ШЭ-USB Шнур программирования передатчиков «Дельта-ПАМ» исп.2 и «Дельта-GSM-ПАМ» исп.2, непосредственным подключением к ПК по USB + ПО |
Цена |
532.00
|
 |
Сетевой прибор приёмно-контрольный охранно-пожарный с контролем и управлением доступом. |
Цена |
3 906.00
|
 |

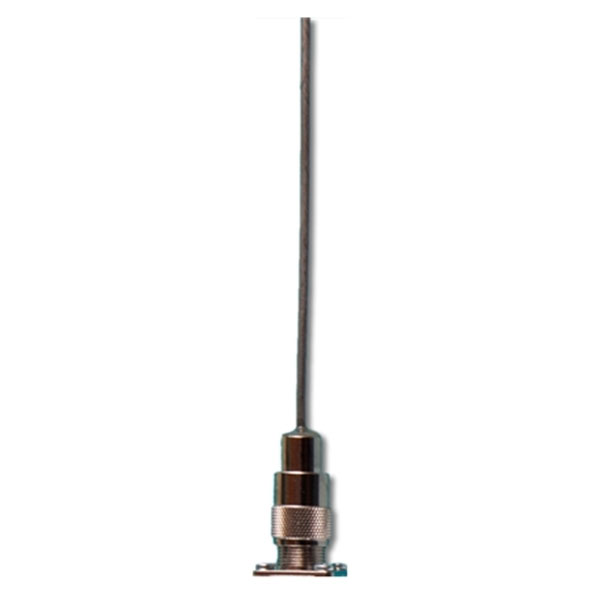

АШ Антенна штыревая 146-174МГц, штатная ¼, длина 400-500 мм. |
Цена |
385.00
|
 |

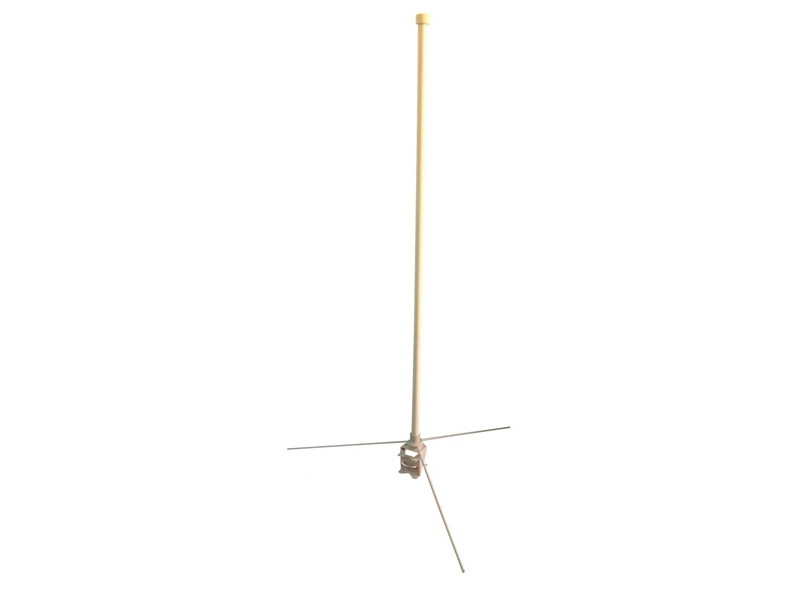

Антенна базовая146-174МГц, 4 dB, размеры 1530*80*70 мм. |
Цена |
5 800.00
|
 |

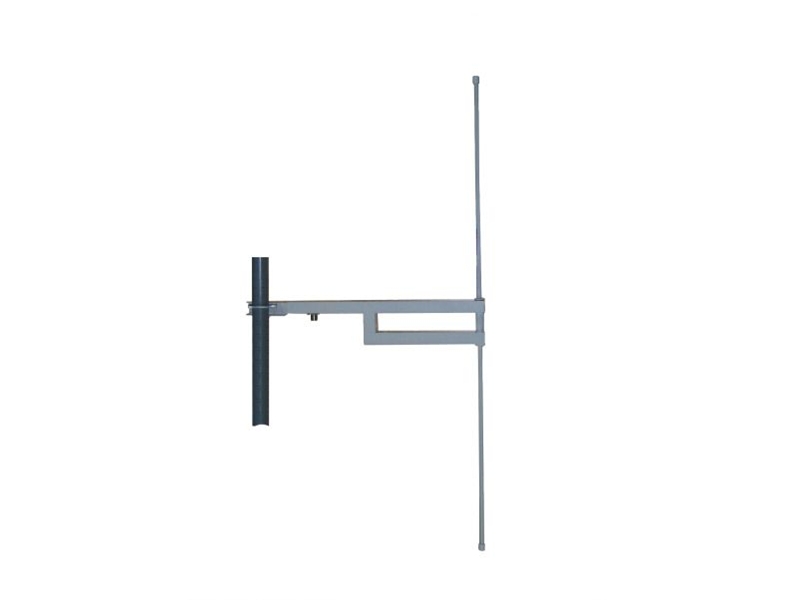

АД-антенна дипольная Антенна дипольная146-174МГц, 1 элемент, 3dB складная. |
Цена |
5 300.00
|
 |

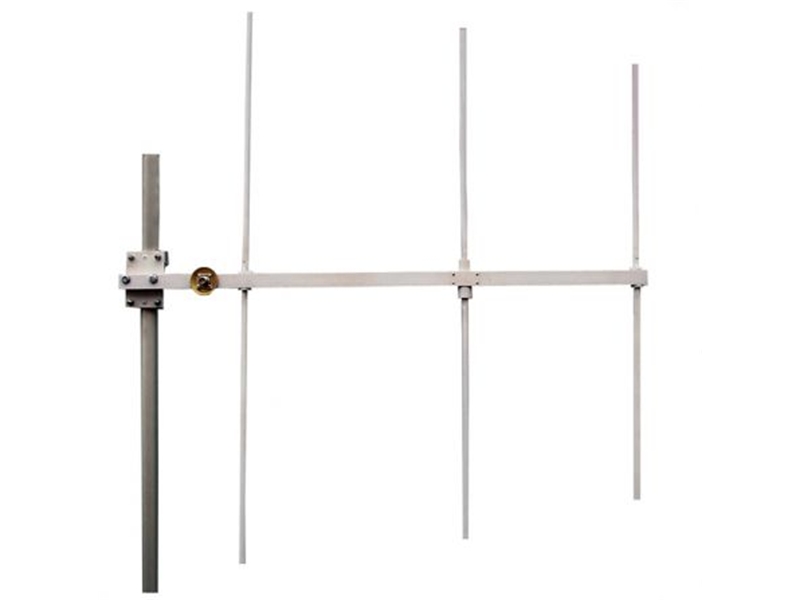

АН-антенна направленная Антенна направленная146-174МГц, 3 элем, 7dB. |
Цена |
5 587.00
|
 |

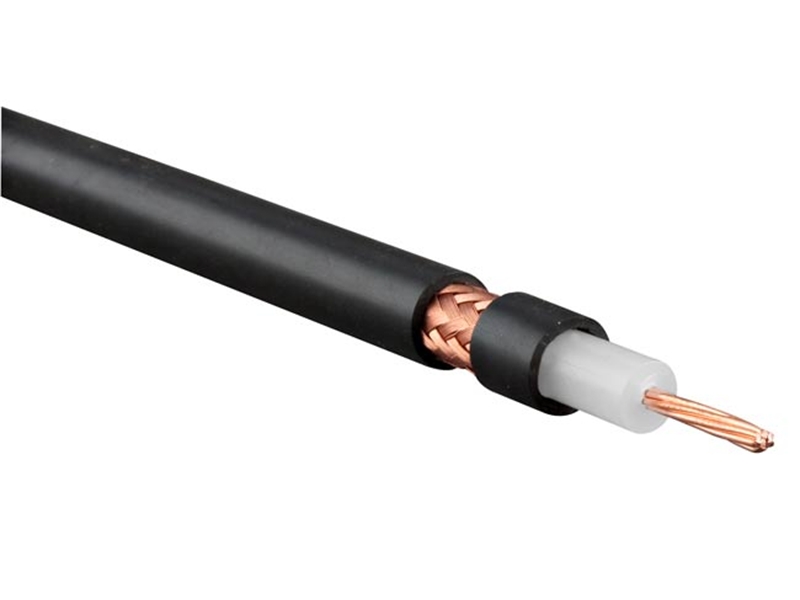

RG-213U Кабель 50Ом, диэлектрик: твердый полиэтилен, Dвнешн.=10.3мм, затухание: 6дБ / 100м на 150МГц, 13дБ / 100м на 450МГц, (1 метр). |
Цена |
298.00
|
 |

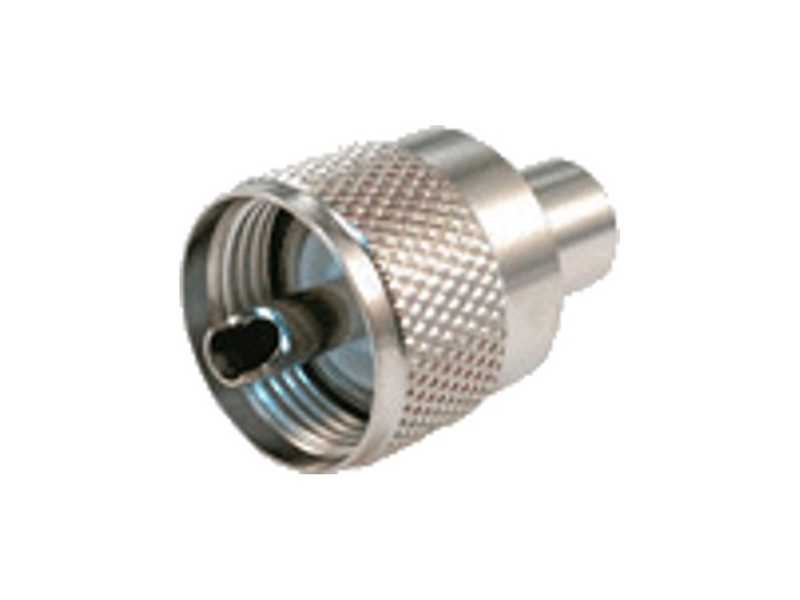

PL ВЧ разъем |
Цена |
125.00
|
 |

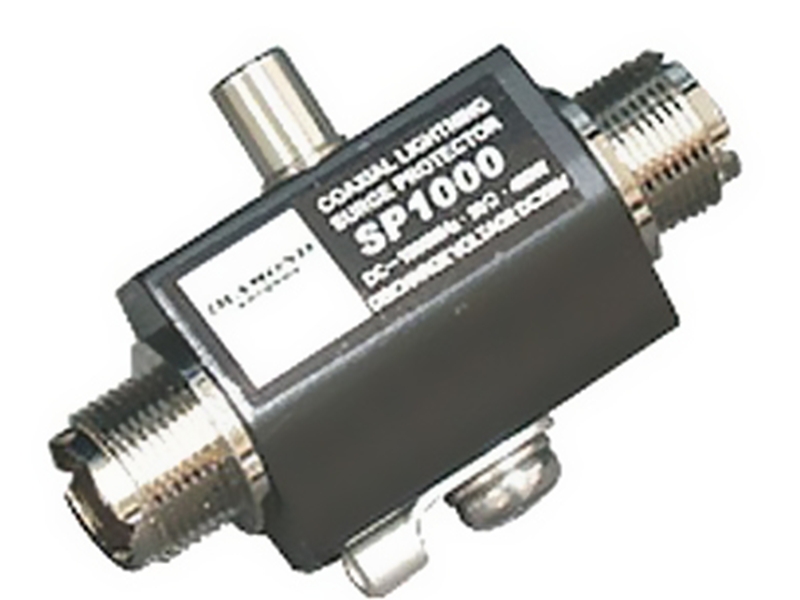

SP1000 Грозоразрядник |
Цена |
2 700.00
|
