Дельта - БИУ
Дельта - БИУ
Дельта - БИУ
Производитель: ООО «Мегалюкс-БРВ»

Назначение

Блок индикации и управления (далее — БИУ) предназначен для удаленной светодиодной индикации состояния шлейфов сигнализации (далее — ШС), состояния источников основного, резервного питания, режимов работы и управления передатчика «Дельта-ПАМ»  исп.2 (далее — Передатчик) встроенным считывателем TouchMemory, а также звуковой индикации — встроенным зуммером.

Конструктивное исполнение

Пластмассовый корпус со встроенным считывателем электронных ключей, светодиодных индикаторов и отверстием звукового оповещателя — зуммера. Обеспечивается индикация при расширении (умножении) ШС до 14 или формировании 2-х разделов по 7 зон в каждом.

Управление

Управление осуществляется с помощью электронных ключей TouchMemory. Возможно подключения  выносного считывателя ключей TouchMemory с максимальным удалением до 15 м. Обеспечивается редактирование ключей в памяти Передатчика: внесение новых ключей, их исключение, в соответствие с инструкцией на Передатчик. При работе с 2-мя разделами подключается 2 считывателя.

Светодиодная индикация

Светодиоды красного цвета №:1,2,3,4,5,6,7,8,9,10,11,12,13,14 индицируют ШС соответствующих зон. В случае использования пожарной сигнализации №7 — пожарный ШС. При работе с 2-мя разделами 1-7 соответствуют разделу№1, 8-14 соответствуют ШС№ 1-7  раздела №2 соответственно.

Состояние охранных ШС:

  1. Снят и в норме — не горит.
  2. Снят не в норме — мигает с интервалом 2 сек длит 0.5 сек.
  3. В охране или в режиме 24 часа — горит.
  4. Тревога — мигает 0.5сек — 0.5сек. После снятия с охраны светодиод гаснет.
  5. При отсутствии связи с передатчиком промаргивают все светодиоды.

Состояние пожарного ШС:

  1. Норма — горит.
  2. Неисправность — часто мигает — 5 раз в секунду.
  3. Пожар мигает 0.5сек — 0.5сек.

Светодиоды А и Б — отображение состояния разделов №1 и 2 (при работе Передатчика на 2 раздела) — аналогично свето-вым оповещателям Передатчика.

Светодиод С — связь: зеленый — норма, зеленый мигает 0.5сек/ 0.5сек — нет связи с передатчиком, желтый — передача  (ана-логично светодиоду Передатчика).

Светодиод Пит — питание: зеленый — есть основное и резервное питание, желтый — нет 220В.

Любой из ШС автоматически после тревоги  находится в НОРМЕ — двойные вспышки с паузами до дополнительного касания TouchMemory. Следующее касание TouchMemory — постановка! Т.е. первое касание после тревоги — отключение сирены и открытие двери и гаснет А и/или Б — переход в режим СНЯТО, но индикация тревоги пока остается (т.к. БИУ может находиться внутри), а повторное касание отключает мигание.

Звуковая индикация

Включение встроенного звукового сигнализатора — зуммера и дополнительного внешнего звукового оповещателей аналогичен звуковому оповещателю самого Передатчика. Для увеличения громкости зуммера необходимо снять с него защитную пленку.

Подключение к Передатчику

БИУ подключается к Передатчику по интерфейсу RS-232 трассой до 10 м. Передатчик осуществляет постоянный опрос БИУ с определенным интервалом 10 секунд. БИУ отвечает Передатчику специальным цифровым кодом. В случае обрыва связи…..!

Технические характеристики

  1. Напряжение питания при питании по цепи «12 В» от 10 до 15 В.
  2. Ток потребления по цепи «12 В» — не более 10 мА при минимальной яркости и не более 20 мА при максимальной яркости свечения индикаторов.
  3. Диапазон рабочих температур — от минус 30оС до плюс 50оС.
  4. Относительная влажность воздуха — до 93 % при 40 оС.
  5. Масса — не более 0,1 кг.
  6. Габаритные размеры — не более 200х100х25 мм.

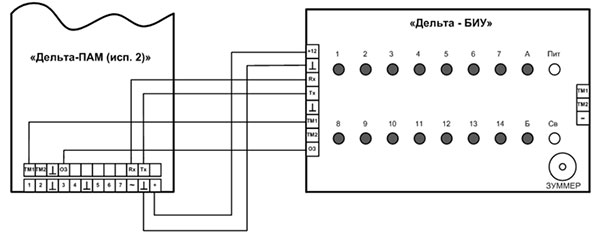

Схема подключения Передатчика к БИУ

Комплектация

  1. БИУ — 1 шт.
  2. Упаковка — 1 шт.
  3. Описание — 1шт.

Маркировка

  1. Товарный знак завода — изготовителя.
  2. Условное обозначение  передатчика.
  3. Заводской номер.
  4. Дата выпуска.

Правила хранения и транспортировки

  1. Условия хранения БИУ должны соответствовать условиям 1 по ГОСТ 15150-69.
  2. В помещениях для хранения БИУ не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
  3. При складировании БИУ в штабеля разрешается укладывать не более пяти ящиков с изделиями.
  4. Транспортирование упакованных БИУ может производиться любым видом транспорта в крытых транспортных средствах.
  5. Условия транспортирования должны соответствовать условиям хранения 5 по ГОСТ 15150-69.

Гарантийные обязательства

  1. Изготовитель  гарантирует  соответствие  БИУ  требованиям ТУ 6571-001-34021019-2002 при соблюдении потребителем условий эксплуатации, транспортирования и хранения.
  2. Гарантийный срок с момента ввода БИУ в эксплуатацию 18 месяцев, но не более 24 месяцев, с даты выпуска.
  3. Гарантийные обязательства распространяется на передатчики,  не имеющие механических повреждений корпуса или других признаков неправильной эксплуатации.
  4. БИУ принимается в ремонт только с актом описания возможных неисправностей.


Инструкция Дельта-БИУ


Цена

1 200.00
